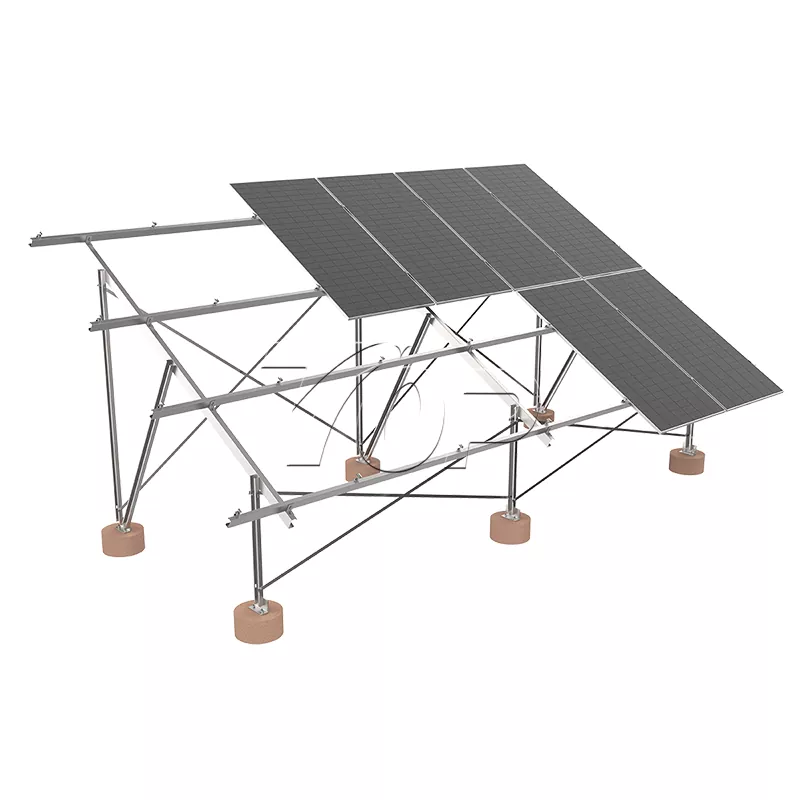

Günəş paneli torpaq montajı rafı

Ən yaxşı enerjinin C-formalı günəş paneli yer montajı rafı, ticari və geniş miqyaslı fotovoltaik elektrik stansiyası üçün yüksək güclü C-Kanallı bir polad (C-Channel) inşaatını istifadə edərək, yerüstü fotovoltaik sistemlər üçün xüsusi olaraq hazırlanmış torpaq günəş panelinin quraşdırılması həllidir. Yüksək yükləmə qabiliyyəti, korroziyaya qarşı müqavimət və elastiklik, C kanalı inşaat sistemi, xüsusən də yüksək sabitlik və uzunmüddətli davamlılıq tələb edən ssenarilər üçün müxtəlif ərazilər və ekoloji vəziyyətlərə uyğunlaşdırıla bilər.
Məhsul markası:Ən yaxşı enerji
Məhsul materialı:Karbon çelikləri
Məhsul funksiyası:Ticarət və ya ferma yeraltı günəş elektrik stansiyaları
Xidmət həyatı:≥25 il

Sorğu göndərin

Məhsul təsviri

Ən yüksək enerji dizayn edilmiş və istehsal olunan C şəkilli günəş paneli yer montajı rafı əsasən əsas struktur material kimi istifadə olunur. Yüksək gücü çəki nisbətinə malikdir. Bu zəmin dağlıq sistemə, kifayət qədər daşıma qabiliyyətini təmin edərkən bütün dəstək sisteminin ağırlığını azalda bilər. Onun yüngül mötərizələri nəqliyyat və quraşdırma zamanı daha əlverişlidir, eyni zamanda, Fondun yük daşıyan tələblərini də azaldır.

Məhsul parametrləri

İstehsalçı	Ən yaxşı enerji
Məhsulun adı	Günəş paneli torpaq montajı rafı
Material	C şəkilli polad (isti daldırılmış polad və ya anodlaşdırılmış alüminium), qalınlığı 2-4mm
Dəst	C kanal polad inşaat, raylar, sıxaclar, aksesuarlar və s.
Yük daşıma qabiliyyəti	Tək mövqe sistemi 2-4 ton daşıya bilər (konfiqurasiyadan asılı olaraq)
Sertifikatlaşdırma	ISO 9001, AS / NZS 1170, TUV və digər beynəlxalq sertifikatlar.
Qablaşdırma	Standart konteyner nəqliyyatı, xüsusi qablaşdırmanı dəstəkləyin.

Yüksək Güclü Material: İsti Döşəmə Sinklənmiş Polad (HDG) və ya anodlaşdırılmış alüminium, 25 ildən çox bir həyat aralığı ilə əla korroziyaya qarşı müqavimət və struktur gücünü təmin edir.

Modul dizayn: Günəş paneli yerüstü montaj rafı müxtəlif günəş paneli ölçülərinə uyğun sürətli montaj və tənzimləməni dəstəkləyir.

Külək Müqaviməti: Optimallaşdırılmış Torpaq Qurd Günəş Rafı Struktur Dizayn və Təməl Siquduğu, Yüksək Külək Təzyiqləri üçün uyğun olan 60 m / s-dən yuxarı külək sürətinə qarşı çıxa bilər.

Çevik quraşdırma bucağı: Sabit əyilmə bucağını (15 ° -60 °) və ya elektrik enerjisi istehsalının səmərəliliyini artırmaq üçün mövsümi bucaq tənzimləməsini dəstəkləyin.

Ətraf mühitin qorunması və aşağı texniki xidmət: Beton təməlinə ehtiyac yoxdur, tikinti çirkliliyini azaldır, aşağı texniki xərclər.

Quraşdırma rejimi

1 Quraşdırmağa hazırlaşır

Saytın yoxlanılması: Yerin düzlüyünü və torpağın növünü yoxlayın (lövbər vintləri və ya konkret təməllər tövsiyə olunur).

Alətlər siyahısı: Elektrikli qazma, açar, Səviyyə, Anker Vida Quraşdırma Maşın (İsteğe bağlı).

2 Quraşdırma proseduru

Vəqfin fiksasiyası:

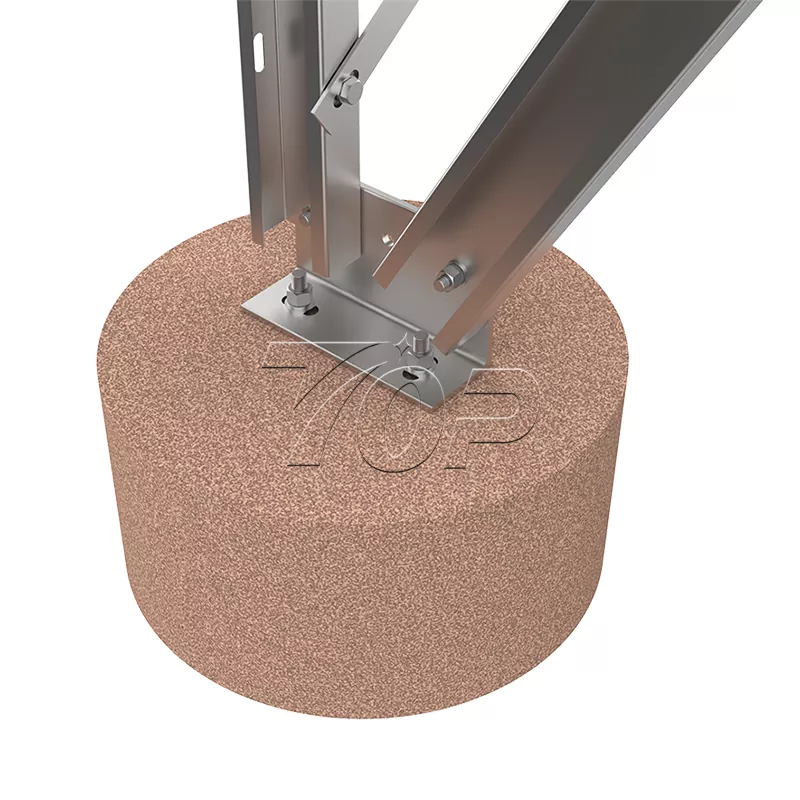

Beton bazaları istifadə olunursa: ən azı 80 sm dərinliyi olan beton pierləri tökün və dəstək bazası boltlarını daxil edin.

Çapa vintlərindən istifadə edərsə (tövsiyə olunur): vintləri yerə dizayn dərinliyinə (ümumiyyətlə 1,2-2m) yerə vida edin.

Dəstək Məclisi:

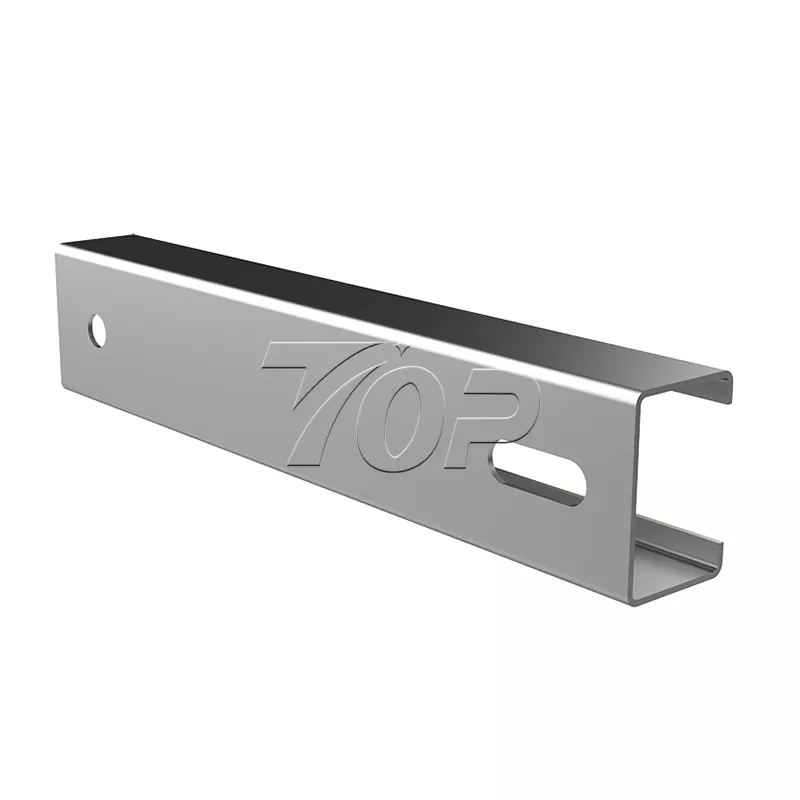

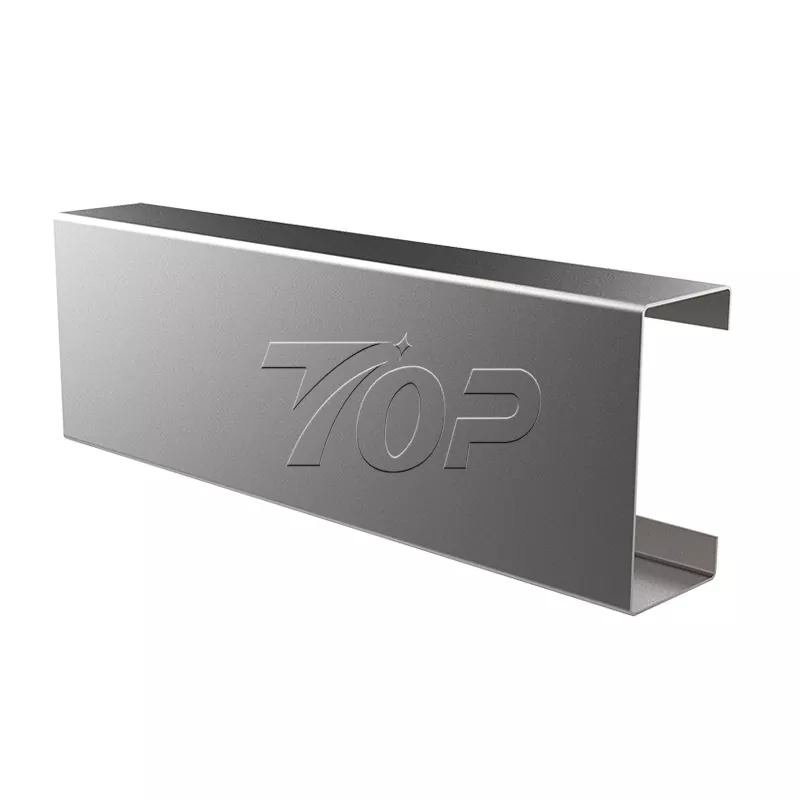

C-formalı polad sütunu təməldən şaquli şəkildə düzəldin və boltlarla sıxın.

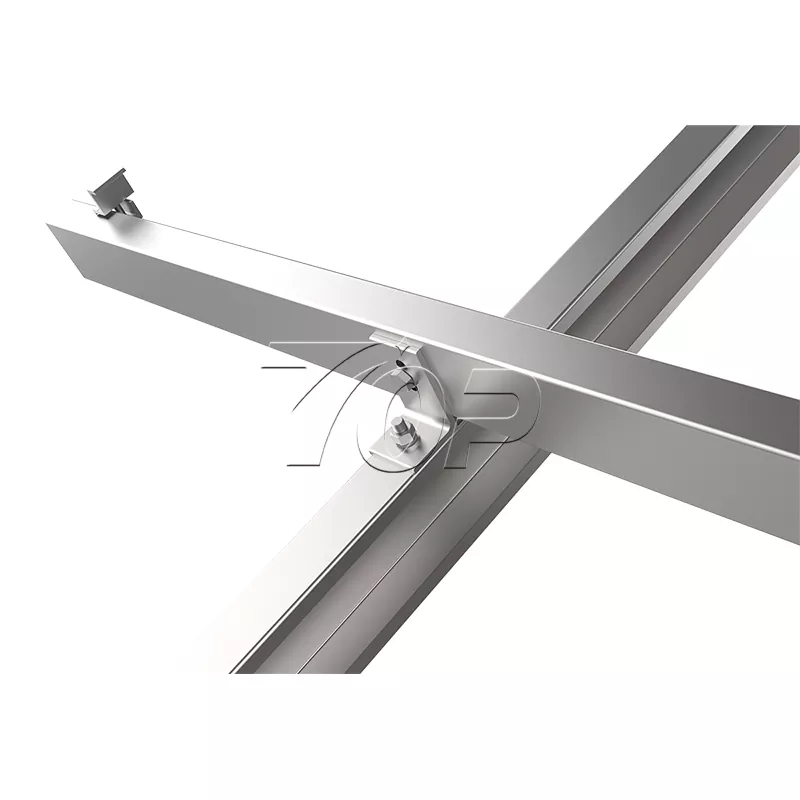

Günəş panelinin yer dağının dayaq quruluşunun səviyyəsinin səviyyəsi (bir səviyyədən istifadə edərək kalibrləmə) olduğundan əmin olmaq üçün eninə dəstək şüaları və diaqonal aşırma quraşdırın.

Günəş panellərini quraşdırın:

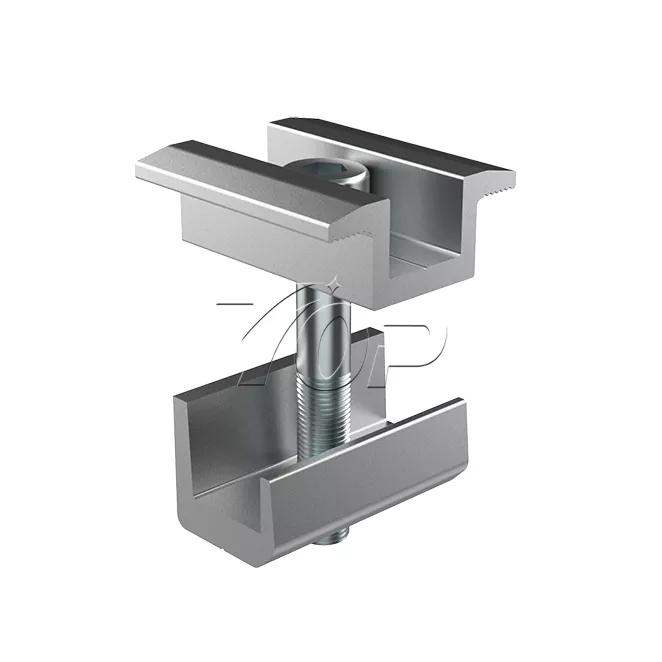

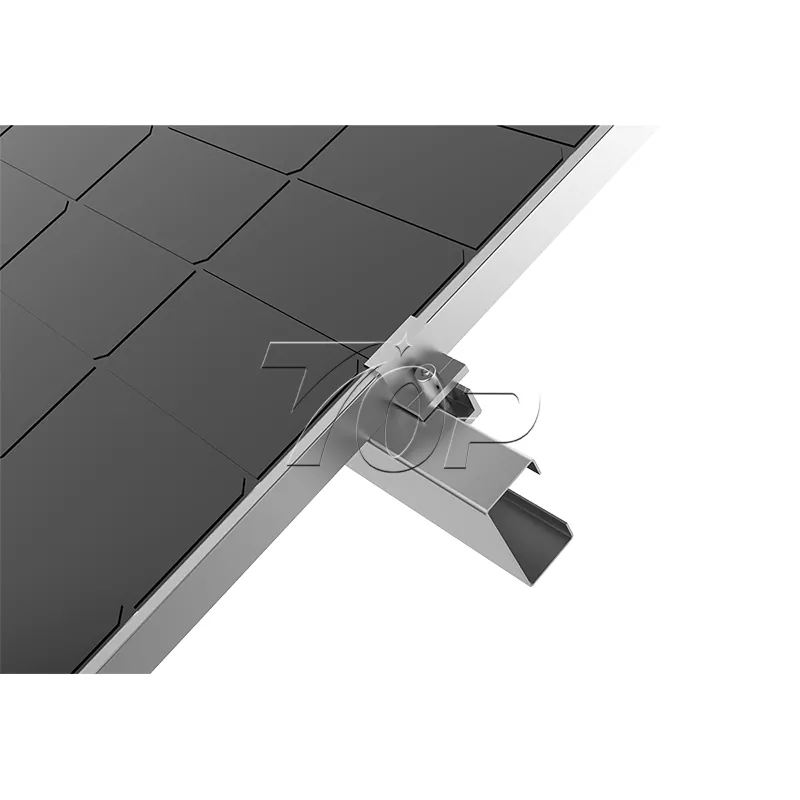

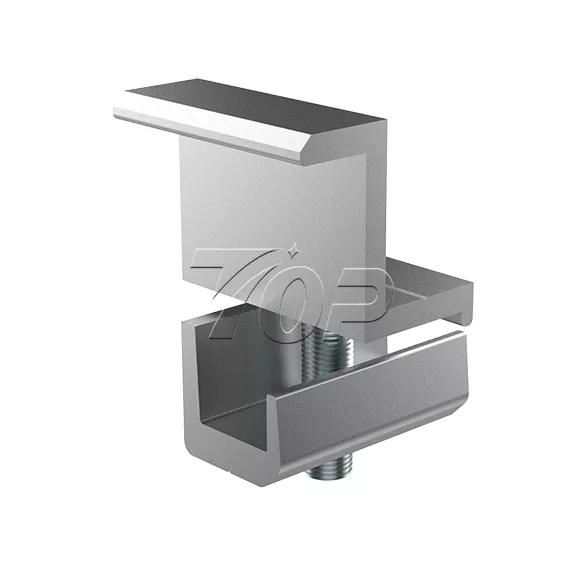

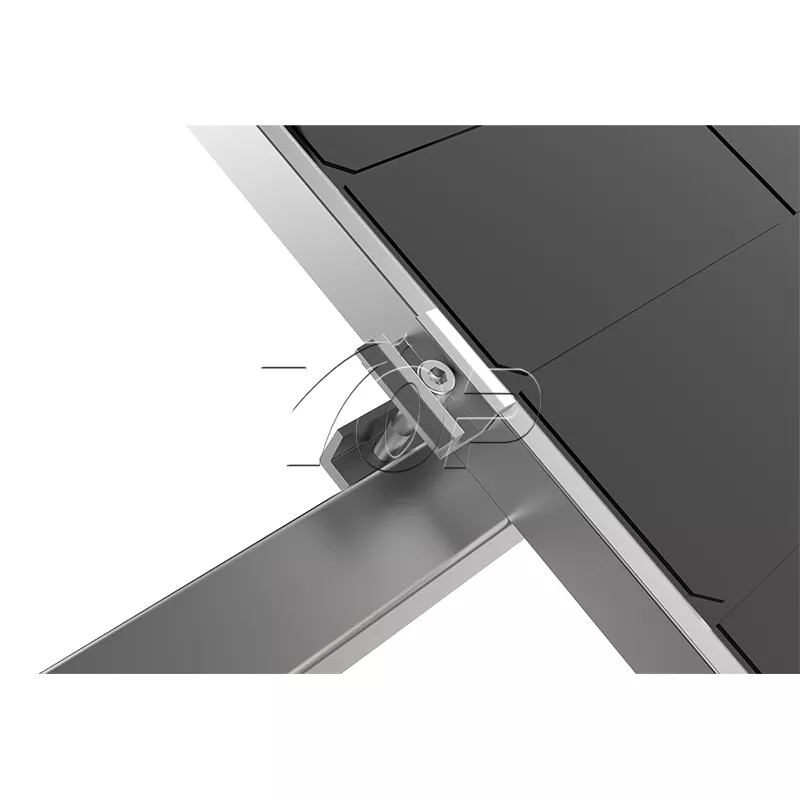

Günəş yerüstü panellər şüada qoyulur və vahid boşluq təmin etmək üçün Alüminium Alaşımlı Armatur ilə sabitlənmişdir (istilik dağılması üçün tövsiyə olunan boşluq ≥10 sm).
